Page 411 - Основы_химии

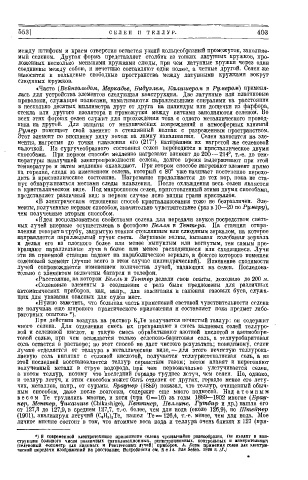

5531 С Е Л Е Н И Т Е Л Л У Р . 403

между штифтом и краем отверстия остается узкий кольцеобразный промежуток, заполняе­
мый селеном. Другая форма представляет столбик из тонких латунных кружков, про­
ложенных несколько меньшими кружками слюды, прп чем латунные кружки через один
соединены между собою, и нечетные составляют один полюс, а четные другой. Селен же
наносится в кольцевые свободные пространства между латунными кружками вокруг
слюдяных кружков.
«Часто (Вейпгольдом, Меркадье, Бидуэлем, Калишером и Румером) применя­
лась для устройства элементов следующая конструкция. Две латунные или платиновые
проволоки, служащие полюсами, наматываются параллельными спиралями на расстоянии
в несколько десятых миллиметра друг от друга на цилиндры или дощечки из фарфора,
стекла или другого изолятора и промежутки между витками заполняются селеном. Во
всех этих формах селен служит для прохождения тока с одного металлического провод­
ника на другой. Для защиты от механических повреждений и атмосферных влияний
Румер помещает свой элемент в стеклянный колпак с разреженным пространством.
Этот элемент по внешнему виду похож на лампу накаливания. Селен наносится на эле­
менты, нагретые до точки плавления его (217°) натиранием их нагретой же селеновой
палочкой. Из сургучеобразного состояния селен переводится в кристаллическое двумя
способами. При первом способе медленно нагревают элемент до 200 — 214°, т.-е. до тем­
пературы наилучшей электропроводности селена, долгое время выдерживают при этой
температуре и затем медленно охлаждают. При втором способе нагревают элемент прямо
на горелке, следя за изменением селена, который с 80° уже начинает постепенно перехо­
дить в кристаллическое состояние. Нагревание продолжается до тех пор, пока не ста­
нут обнаруживаться местами следы плавления. После охлаждения весь селен является
в кристаллическом виде. Под микроскопом селен, приготовленный этими двумя способами,
представляет различный вид: в первом случае ясно впдны грани кристаллов.
«В электрическом отношении способ кристаллизования тоже не безразличен. Эле­
менты, полученные первым способом, значительно чувствительнее (раз в 10—20 по Румеру),
чем полученные вторым способом.
«Идея воспользоваться свойствами солена для передачи звуков посредством свето­
вых лучей впервые осуществлена в фотофоне Белля и Тентера. На станции отпра­
вления говорят в трубу, закрытую тонким стеклянным или слюдяным зеркалом, на которое
направляется параллельный пучок света. Звуковые волны, вызывая колебания зеркала
и делая его из плоского более или менее выпуклым или вогнутым, тем самым пре­
вращают параллельные лучи в более или менее расходящиеся или сходящиеся. Лучи
эти на приемной станции падают на параболическое зеркало, в фокусе которого помещен
селеновый элемент (лучше всего в этом случае цилиндрический). Изменение сходимости
лучей сопровождается изменением количества лучей, падающих на селен. Последова­
тельно с элементом включены батарея и телефон.
«Расстояние, па нотором Белль и Тентер делали свои опыты, доходило до 200 м.
«Селеновые элементы в соединении с релэ были предложены для различных
автоматических приборов, как, напр., для зажигания н гашения газовых буев, служа­
щих для указания опасных для судов мест.
«Нужно заметить, что большая часть применений световой чувствительности селена
не получила еще широкого практического приложения и составляет пока предмет лабо­
раторных опытов» *).
При действии воздуха на раствор К 2 Те получается нечистый теллур: он содержит
много селена. Для отделения смесь их превращают в смесь калиевых солей теллуро­
вой и селеновой кислот, и такую смесь обрабатывают азотной кислотой и азотнобарп-
товой солью, при чем осаждается только седепово-барптовая соль, а теллуробаритовая
соль остается в растворе; но этот способ не дает чистого результата; повидимому, солен
лучше отделяется от теллура в металлическом виде, — для этого нечистую теллурока-
лиевую соль кипятят с соляной кислотой, получается теллуристокалпевая соль, а из
этой последней восстановляется теллур сернистым газом; потом плавят и перегоняют
полученный металл в струе водорода, при чем первоначально улетучивается селен,
а потом теллур, потому что последний гораздо труднее летуч, чем селен. Но, однако,
и теллур летуч, и этим способом может быть отделен от других, гораздо менее его лету­
чих, металлов, напр., от сурьмы. Браунер (1889) показал, "что теллур, очищенный обыч­
ным способом, даже после возгонки, содержит еще много подмесей. Над а т о м н ы м
в е с о м Те трудились многие, и хотя (при 0 = 1 6 ) за годы 1889—1902 многие (Брау­
нер, Ментер, Чикаште (Chika*hige), Кеттнер, ІІеллине, Гутбир и др.) нашли его
от 127,3 до 127,9, в среднем 127,7, т.-е. более, чем для иода (около 126,9), по Штейнер
(1901), анализируя летучий (C e H s ) 2 Te, нашел Те = 126,4, т.-е. менее, чем для иода. Мое
личное мнение состопт в том, что атомные веса иода п теллура очень близки к 127 (при-

•) В современной электротехнике приложение селена чрезвычайно разнообразно. Он входит в кон­
струкции большого числа различных сигнализационных, регистрационных, контрольных и измерительных
(селеновый Фотометр для видимых и Ренігеновых лучей) приборов. А. Корн применил селен для электри­
ческой передачи изображений ва расстояние. Подробности см. H е 1 s. ras Selen. 1(120 г. (Г.)
