Page 525 - Основы_химии
P. 525
Р А С Т В О Р Ы И С П Л А В Ы . 5 1 9
1

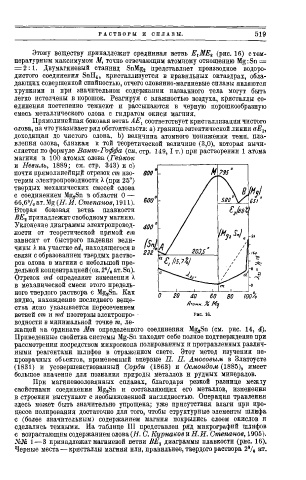

Этому веществу принадлежит срединная ветвь Е хМЕ г (рис. 6) с тем
пературным максимумом М, точно отвечающим атомному отношению Mg : Sn =
= 2 : 1 . Двумагниевый станнид SnMg 2 представляет производное водоро
дистого соединения SnH 4 , кристаллизуется в правильных октаэдрах, обла
дающих совершенной спайностью, отчего оловянно-магниевые сплавы являются
хрупкими и при значительном содержании названного тела могут быть
легко истолчены в порошок. Реагируя с влажностью воздуха, кристаллы со
единения постепенно темнеют и рассыпаются в черную порошкообразную
смесь металлического олова с гидратом окиси магния.
Прямолинейная боковая ветвь АЕ Х соответствует кристаллизации чистого
олова, на что указывает ряд обстоятельств: а) граница эвтектической линии аЕ ъ
доходящая до чистого олова, Ь) величина атомного понижения темп, пла
вления олова, близкая к той теоретической величине (3,0), которая вычи
сляется по формуле Вант-Гоффа (см. стр. 149,1 т.) при растворении 1 атома
магния в 100 атомах олова (Гейкок
и Невиль, 1889; см. стр. 343) и с)
почти прямолинейны^ отрезок cm изо 800 ' M 795°
термы электропроводности X (при 25°)
твердых механических смесей олова
с соединением Mg 2Sn в области 0 — \ В\ ч .
6 6 , 6 % ат. Mg Я . И. Степанов, 1911). 600° 580"\/ 6SI
(
Вторая боковая ветвь плавкости
ВЕъ принадлежит свободному магнию.
Уклонение диаграммы электропровод 400°
ности от теоретической прямой ет
зависит от быстрого падения вели
чины X на участке ed, находящегося в (si / /
«вязи с образованием твердых раство 232 6j 203У / / f 1
ров олова в магнии с небольшой пре a £,(is,Al / / / J 1 I
2
дельной концентрацией (ок. % т. Sn). ' f I > II
а
Отрезок та определяет изменения X a
в механической смеси этого предель
ного твердого раствора с Mg 2Sn. Как i i i m i
видно, нахождение последнего веще 20 40 60 80 100%
ства ясно указывается пересечением ATOMM. % Mq
ветвей cm и md изотермы электропро
водности в минимальной точке т, ле Рис. 16.
жащей на ординате Mm определенного соединения MggSn (см. рис. 14, 4).
Приведенные свойства системы Mg-Sn находят себе полное подтверждение при
рассмотрении посредством микроскопа полированных и протравленных различ
ными реагентами шлифов в отраженном свете. Этот метод изучения не
прозрачных объектов, примененный впервые П. П. Аносовым в Златоусте
( 1 8 3 1 ) и усовершенствованный Сорби (1863) и Осмондом (1885), имеет
большое значение для познания природы металлов и рудных минералов.
При магниевооловянных сплавах, благодаря резкой разнице между
свойствами соединения Mg 2Sn и составляющих его металлов, изменения
в строении выступают с необыкновенной наглядностью. Операция травления
здесь может быть значительно упрощена; уже присутствия влаги при про
цессе полирования достаточно для того, чтобы структурные элементы шлифа
с (более значительным) содержанием магния покрылись слоем окислов и
сделались темными. На таблице I I I представлен ряд микрографий шлифов
с возрастающим содержанием олова (Н. С. Курнаков и П.И. Степанов, 1905).
1
ЛУЕ 1—3 принадлежат магниевой ветви ІІЕ\ диаграммы плавкости (рис. 6).
Черные места—кристаллы магния или, правильнее, твердого раствора 2 % ат.
