518 Н. С. К У Р Н А К О В .

диаграмм удельных объемов, электросопротивления, твердости, давления
истечения сплавов, приведенных термической обработкой в равновесное со­
стояние (Кальверт и Джонсон, 1859; Матисен, 1861; Ле Шателье,
1885; Курнаков и Вржесневский, 1911, система KBr-KF).
Следует заметить, что для уд. веса d, который является обратной
величиной уд. объема v (d = —j диаграмма (d, х) выражается гиперболи­
ческой кривой:

Чем меньше различаются между собой величины d, и d 2 компонентов,
тем более приближается эта гипербола к прямой линии. Аналогичным обрат­
ным преобразованием Л = у связаны между собою электросопротивление р и
электропроводность X, внутреннее трение -ц и текучесть (флюидальность) ср.
Необходимое условие применимости прямолинейных диаграмм фиг. 14
заключается в том, что затвердевшая система должна находиться в устой­
чивом (отожженном) состоянии, в виде зернистых аггрегатов достаточной
величины, когда при совместной кристаллизации
не проявляется механических деформаций выде-
t* ляющихся веществ.
( выделяется таких условиях эвтектическая смесь по
не
При
от
свойствами
особыми
близких
составу сплавов. Между тем для металлов увели­
чение твердости является очень чувствительным
показателем тех натяжений, которые происходят
У при воздействии механических сил. Подобного
I рода измененное состояние может явиться резуль-
' татом быстрого и одновременного выделения мел-
д х g ких кристаллов при застывании в эвтектической
точке. В связи с этим обстоятельством может

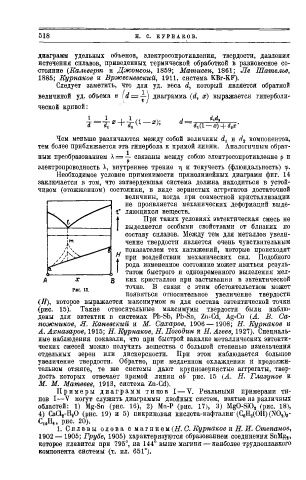

Р и с 1 5
появиться относительное увеличение твердости
(//), которое выражается максимумом m для состава эвтектической точки
{рис. 15). Такие относительные максимумы твердости были наблю­
дены для эвтектик в системах Pb-Sb, Pb-Sn, Zn-Cd, Ag-Cu (A. В. Са­
пожников, Я. Каневский и М. Сахаров, 1906 —1908; Я. Курнаков и
А. Ахназаров, 1915; Я. Курнаков, Я. Погодин и Я. Агеев, 1927). Специаль­
ные наблюдения показали, что при быстрой закалке металлических эвтекти­
ческих смесей можно получить вещества с большой степенью измельчения
отдельных зерен или дисперсности. При этом наблюдается большое
увеличение твердости. Обратно, при медленном охлаждении и продолжи­
тельном отжиге, те же системы дают крупнозернистые аггрегаты, твер­
дость которых отвечает прямой линии ab рис. 15 (А. Я. Глазунов и
M. М. Матвеев, 1913, система Zn-Cd).
П р и м е р ы д и а г р а м м типов I — V. Реальными примерами ти­
пов I—Y могут служить диаграммы двойных систем, взятые из различных
областей: 1) Mg-Sn (рис. 16), 2) Мп-Р (рис. 17), 3) Mg0-SiO 2 (рис. 18),
4) СаС1 8-Н 80 (рис. 19) и 5) пикриновая кислота-нафталшг (С 6Н 2(ОН) (N0,) s -
С 1 0 Н„ рис. 20).
1. С п л а в ы о л о в а с м а г н и е м (Я. С. Курнаков и Я. И. Степанов,
1902 — 1905; Грубе, 1905) характеризуются образованием соединения SnMg 8,
которое плавится при 795°, на 144° выше магния — наиболее трудноплавкого
компонента системы (т. пл. 651°).
