Page 528 - Основы_химии
P. 528

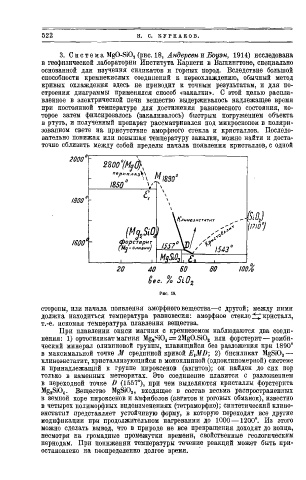

522 Н. С. К У Р Н А К О В .
3. С и с т е м а MgO-SiO^ (рис. 18, Андерсен и Боуэн, 1914) исследована
в геофизической лаборатории Института Карнеги в Вашингтоне, специально
основанной для изучения силикатов и горных пород. Вследствие большой
способности кремнекислых соединений к переохлаждению, обычный метод
кривых охлаждения здесь не приводит к точным результатам, и для по
строения диаграммы применялся способ «закалки». С этой целью распла
вленное в электрической печи вещество выдерживалось надлежащее время
при постоянной температуре для достижения равновесного состояния, ко
торое затем фиксировалось (закаливалось) быстрым погружением объекта
в ртуть, и полученный препарат рассматривался под микроскопом в поляри
зованном свете на присутствие аморфного стекла и кристаллов. Последо
вательно понижая или повышая температуру закалки, можно найти и доста
точно сблизить между собой пределы начала появления кристаллов, с одной
2000 -
перикллз\\ ^
^ ^ 1890 е е
1890
1850° Vi \ \
\ \
\ \
/300' \ \
\ \
V V
{1710°)
jtiqgL/« ,543-
jtiqgL/« ,543-
форстерит
форстерит
оливин)
[Му
[Му - - оливин)
1 1 1 1
20 40 60 80 100%
ê e c . % SiOo
Рис. 18.
стороны, или начала появления аморфного вещества—с другой; между ними
должна находиться температура равновесия: аморфное стекло кристалл,
^
т.-е. искомая температура плавления вещества.
При плавлении окиси магния с кремнеземом наблюдаются два соеди
нения: 1) ортосиликат магния Mg sSi0 4 = 2MgO.Si0 2 или форстерит — ромби
ческий минерал оливиновой группы, плавящийся без разложения при 1890°
в максимальной точке M срединной кривой E XMD; 2) бисиликат MgSi0 3 —
клиноэнстатит, кристаллизующийся в моноклинной (одноклиномерной) системе
и принадлежащий к группе пироксенов (авгитов); он найден до сих пор
только в каменных метеоритах. Это соединение плавится с разложением
в переходной точке 1) (1557°), при чем выделяются кристаллы форстерита
MgaSiOj. Вещество MgSi0 3, входящее в состав весьма распространенных
в земной коре пироксенов и амфиболов (авгитов и роговых обманок), известно
в четырех полиморфных видоизменениях (тетраморфно); синтетический клино
энстатит представляет устойчивую форму, в которую переходят все другие
модификации при продолжительном нагревании до 1000 —1200°. Из этого
можно сделать вывод, что в природе не все превращения доходят до конца,
несмотря на громадные промежутки времени, свойственные геологическим
периодам. При понижении температуры течение реакций может быть при
остановлено на неопределенно долгое время.
