Page 492 - Основы_химии

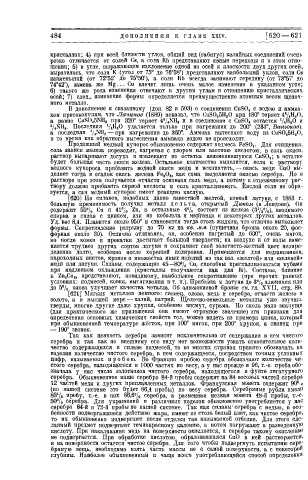

484 Д О П О Л Н Е Н И Я К Г Л А В Е X X I V . [620 — 621

кристаллах; 4) при всей близости углов, общий вид (габитус) калийных соединений очень
резко отличается от содей Cs, а соли Rb представляют явные переходы и в этом отно­
шении; 5) в угле, выражающем наклонение одной из осей к плоскости двух других осей,
выразилось, что солп К (угол от 75° до 76°38') представляют наибольший уклон, соли Cs
наименьший (от 72°52' до 75°50'), а соли Rb всегда занимают середину (от 73°57' до
74°42'), замена же M g . . . Си влечет лишь очень малое изменение в указанном угле ;
6) такого же рода изменения отвечают и другим углам и отношению кристаллических
осей; 7) след., изменение формы определяется преимущественно атомным весом щелоч­
ного металла.
В дополнение к сказанному (доп. 82 и 593) о соединении CuS0 4 с водою и аммиа­
ком присовокупим, что Лачинов (1889) показал, что CuS0 4 5H ä O при 180° теряет 4"/ 4 H s O,
а равно CuS() 45NH, при 320° теряет 4 / 4 NH, и в соединении с CuS0 4 остается ' / А О и
8
/ 4 NH,. Последняя ' / А О удаляется только при нагревании до 200° (233°, Ванюков).
l
а последняя Ѵ і ^ Н з — при нагревании до 360°. Аммиак вытесняет воду из CuS0 4 5H ä O,
в то время как обратного вытеснения аммиака водою не происходит.
Продажный медный купорос обыкновенно содержит подмесь FeS0 4. Для очищения,
соль закиси железа переводят, нагревая с хлором или азотною кислотою, в соль окиси,
раствор выпаривают досуха п извлекают из остатка неизменившуюся CuS0 4 ; в остатке
будет большая часть окиси железа. Остальное количество выделится, если к раствору
медного купороса прибавить водной окиси меди и вскипятить, — окись меди СиО вы­
деляет тогда в осадок окись железа Fe a O„, как сама выделяется окисью серебра. Но в
растворе прп этом получается отчасти основная соль медп, а потому к отцеженному рас­
твору должно прибавить серной кислоты и соль кристаллизовать. Кислой соли не обра­
зуется, а сам медный купорос имеет реакцию кислую.
[620] Из сплавов, подобных давно известной желтой, ковкой латуни, с 1883 г.
большую применимость получил металл д е л ь т а , открытый Диком (в Лондоне). Он
содержит 55% Си и 4 1 % Zn, а остальные 4% состоят из железа (ЗѴа%), вводимого
сперва в сплав с цинком, или из кобальта и марганца н некоторых других металлов.
Уд. вес 8,4. Плавится около 950° и становится тогда столь жидким, что отлично выполняет
формы. Сопротиатение разрыву до 70 кг на кв. мм (пушечная бронза около 20, фос­
форная около 30). Отлично отливаясь, он, особенно нагретый до 600°, очень мягок,
но после ковки и прокатки достигает большой твердости; на воздухе и от воды изме­
няется труднее других сортов латуни и сохраняет свой золотисто-желтый цвет неопре­
деленно долго, особенно после хорошей полировки. Применяется для подшипников,
пароходных винтов, кранов и множества иных изделий из так наз. «желтой» или «зеленой»
меди или латуни. Сплавы, содержащие 45—80% Си, способны кристаллизоваться кубами
при медленном охлаждении (кристаллы получаются как для Лі). Составы, близкие
к Zn 2 Cu a , представляют, повидимому, наибольшее сопротивление (при прочих равных
условиях: подмесей, ковки, вытягивания и т. п.). Прибавка к латуни до 3% алюминия илп
до 5% олова улучшает качества металла. Об алюминиевой бронзе см. гл. X V I I , стр. 89.
[621] Мягких металлов немного: свпнец, олово, медь и серебро, отчасти железо и
золото, а в высшей мере — калий, натрий. Щелочно-земельные металлы уже звучны,
тверды, многие другие даже хрупки, особенно висмут, сурьма. Но сколь мало значущи
(для практического же приложения они имеют огромное значеппе) эти признаки "для
определения основных химических свойств тел, можно видеть из примера цпнка, который
прн обыкновенной температуре жёсток, при 100° мягок, прн 200° хруиок, а свинец при
—190° звонок.
Так как ценность серебра зависит исключительно от содержания в нем чистого
серебра и так как по внешнему его виду нет возможности узнать относительное коли­
чество содержащихся в сплаве подмесей, то во многих странах принято обозначать на
изделии количество чистого серебра, в нем содержащееся, посредством точных условных
цифр, называемых п р о б о ю . Во Франции пробою серебра обозначают количество чи­
стого серебра, находящегося в 1000 частях по весу, а у нас прежде в 96, т.-е. проба обо­
значала у нас число золотников чистого серебра, находящегося в фунте лигатурного
серебра. Обыкновенное наше серебро 84-й пробы содержит на 84 весовых частей серебра
12 частей меди и других прнплавленных металлов. Французская монета содержит 90° о
(по нашей системе это будет 86,4 пробы) по весу серебра. Серебряные рубли имели
837» пробу, т.-е. в них 86,6% серебра, а разменная мелкая монета 48-й пробы, т.-е-
50% серебра. Для украшений и различных поделок обыкновенно употребляется у нас
серебро 84-й и 72-й пробы по нашей системе. Так как сплавы серебра с медью, в осо­
-
бенности подвергавшиеся действию жара, имеют не столь белый цвет, как чистое серебро,
то их обыкновенно подвергают после отделки так называемой отбелке. Для этого сде­
ланный предмет подвергают тёмнокрасному калению, а потом погружают в разведенную
кислоту. При накаливании медь на поверхности окисляется, а серебро такому окпсленио
не подвергается. При обработке кислотою, образовавшаяся СиО в ней растворяется,
и на поверхности остается чистое серебро. Для того чтобы подвергнуть испытанию серв'
бряную вещь, необходимо взять часть массы не с самой поверхности, а с некоторой
глубины. Наиболее обыкновенный и чаще всего употребляющийся способ определения
