Page 348 - Основы_химии

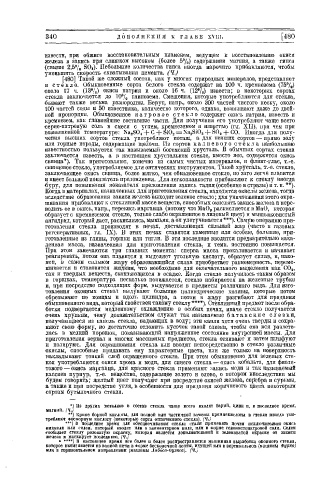

340 Д О П О Л Н Е Н И Я К Г Л А В Е X V I I I . [480

извести, при обжиге восстановительным пламенем, ведущем к восстановлению окиси
железа в закись при слишком высоком (более 5%) содержании магния, а также гипса
(свыше 2,5°/ 0 S0 8 ). Небольшие количества гипса иногда нарочито прибавляются, чтобы
уменьшить скорость схватывания цемента. (Ч.)
[480] Такой же сложный состав, как у многих природных минералов, представляет
и с т е к л о . Обыкновенные сорта белого стекла содержат на 100 ч. кремнезема (75%)
около 17 ч. (13%) окиси натрия и около 16 ч. (12%) извести; в некоторых сортах
стекла заключается до 10°/ 0 глинозема. Смешения, которые употребляются для стекла,
бывают также весьма разнородны. Берут, напр., около 300 частей чистого песку, около
100 частей соды и 50 известняка, количество которого, однако, возвышают даже до двой­
ной пропорции. Обыкновенное н а т р о в о е с т е к л о содержит окись натрия, известь и
кремнезем, как главнейшие составные части. Для получения его употребляют чаще всего
серно-натровую соль в смеси с углем, кремнеземом и известью (гл. X I I ) , при чем при
возвышенной температуре: Na 2 S0 4 + С + Si0 2 = Na 2 Si0 3 + S0 2 + СО. Иногда для полу­
чения высших сортов стекла употребляют поташ, а для низших сортов — прямо золу
или горные породы, содержащие щелочи. Из сортов к а л и е в о г о с т е к л а наибольшею
известностью пользуется так называемый богемский хрусталь, ß обычных сортах стекла
заключается известь, а в настоящем хрустальном стекле, вместо нее, содержится окись
свинца*). Так приготовляют, конечно из самых чистых материалов, и флинт-глас, т.-е.
свинцовое стекло, употребляемое для оптических инструментов. Такой хрусталь, т.-е. стекло,
заключающее окись свинца, более мягко, чем обыкновенное стекло, но зато легче плавится
и имеет большой показатель преломления. Для легкоплавкости прибавляют к стеклу иногда
буру, для повышения показателя преломления закись талия (особенно в стразы) и т. и. **).
Когда в материалах, назначенных для приготовления стекла, находятся окислы железа, тогда
вследствие образования закиси железа выходит зеленое стекло ; для уничтожения этого окра­
шивания прибавляют к стеклянной массе веществ, способных окислять закись железа и пере­
водить ее в окись, напр., перекись марганца (потому что MnO s раскисляется в МпО, которая
образует с кремнеземом стекло, только слабо окрашенное в лиловый цвет) и мышьяковистый
ангидрид, который дает, раскисляясь, мышьяк, а он улетучивается***). Самую операцию при­
готовления стекла производят в печах, доставляющих сильный жар (часто в газовых
регенеративных, гл. I X ) . В этих печах ставятся каменные или особые, большие, при­
готовленные из глшш, горшки или тигли. В эти последние вводится предварительно нака­
ленная масса, назначенная для приготовления стекла, и темп, постоянно повышается.
При этом замечаются трп главных момента: сперва масса прокаливается и начинает
реагировать, потом она плавится и выделяет угольную кислоту, образует сплав, и, нако­
нец, в самом сильном жару образовавшийся сплав приобретает равномерность, переме­
шивается и становится жидким, что необходимо для окончательного выделения как С0 2 ,
так и твердых веществ, скопляющихся в осадке. Когда стекло получилось таким образом
в горшках, температура несколько понижается, стекло набирается на железные трубки
и, при посредстве подходящих форм, выдувается в предметы различного вида. Для изго­
товления оконных стекол выдувают большие цилиндрические холявы, которые потом
обрезывают по концам u вдоль цилиндра, а потом в жару разгибают для придания
обыкновенного вида, который свойствен такому стеклу ****). Стеклянный предмет после обра­
ботки подвергается медленному охлаждению в особых печах, ипаче стекло получается
очень хрупким, чему доказательством служат так называемые б а т а в с к и е с л е з к и ,
получающиеся из капель стекла, падающих в воду; эти капли хотя очень тверды и сохра­
няют свою форму, но достаточно отломить кусочек такой слезки, чтобы она вся разлете­
лась в мелкий порошок, показывающий иапряженпое состояние внутренней массы. Для
приготовления зеркал и многих массивных предметов, стекла отливают и затем шлифуют
и полируют. Для окрашивания стекла или вводят непосредственно в стекло различные
окислы, способные придавать ему характерные цвета, пли же только на поверхность
накладывают тонкий слой окрашенного стекла. При этом обыкновенно для зеленых сте­
кол употребляются окиси хрома и меди, для синего стекла — окись кобальта, для фиоле­
тового — окись марганца, для красиого стекла применяют закись меди u так называемый
кассиев пурпур, т.-е. вещество, содержащее золото и олово, о котором впоследствии мы
будем говорить; желтый цвет получают при посредстве окисей железа, сер'ебра и сурьмы,
а "также и при посредстве угля, в особенности для придания коричневого цвета некоторым
сортам бутылочного стекла.

*) Из других металлов в состав стекла чаще всего входят бариіі. циик и, в последнее время,
магний, (ч.)
**) Кроме борной кислоты, для полной или частичной замены кремиекислоты в стекле иногда упо­
требляют ФОСФорцую кислоту (некоторые сорта оптического стекла). (Ч.)
***) В последнее время для обесцвечивания стекла стали применять почти исключительно окись
никкеля или селен, который вводят или в элементарном виде, пли в Форме селенистопатровой соли. Селен
сообщает стеклу розоватую окраску, которая является дополнительной к зеленоватой окраске от закиси
железа и маскирует последнюю. (Ч.)
• »***) К настоящее время все более и более распространяется машинная выработка оконного стекла,
которое вытягивается из ванной печи в Форме бесконечной ленты, идущей или в вертикальном (машины Фурко)
или в горизонтальном направлении (машины Либйса-Оуэпса). (Ч.)
