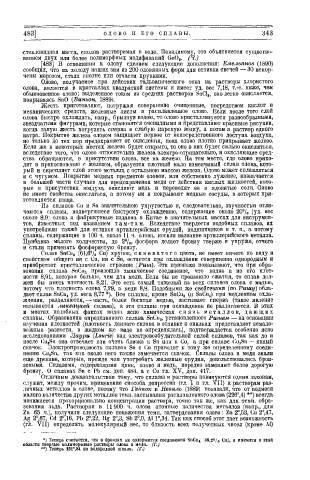

Page 351 - Основы_химии

483] О Л О В О I I Е Г О С П Л А В Ы . 343

стекловидная масса, сполна растворимая в воде. Поводимому, это объясняется существо­
ванием двух или более полиморфных модификаций Ge0 2 . (Ч.)
[483] В отношении к олову сделаем следующие дополнения: Емельянов (1890)
сообщил, что на холоду наших зим из 200 оловянных форм для отливки свечей — 30 непор­
чены морозом, стали вполне или отчасти хрупкими.
Олово, получаемое при действии гальванического тока на растворы хлористого
олова, является в кристаллах квадратной системы и имеет уд. вес 7,18, т.-е. ниже, чем
обыкновенное олово; выделенное током из средних растворов SnCl 2, оно легко окисляется,
покрываясь SnO (Виньон, 1889).
Жесть приготовляют, погружая совершенно очищенные, посредством кислот и
механических средств, железные листы в расплавленное олово. Если после того слой
олова быстро охлаждать, напр., брызнув водою, то олово кристаллизуется разнообразными,
звездчатыми фигурами, которые становятся очевидными и представляют красивые рисунки,
когда такую жесть погрузить сперва в слабую царскую водку, а потом в раствор едкого
натра. Покрытие железа оловом защищает первое от непосредственного доступа воздуха,
но только до тех пор предохраняет от окисления, пока олово плотно прикрывает железо.
Если же в некоторых местах железо будет открыто, то оно в них будет сильно окисляться,
вследствие того, что олово относительно железа электро-отрицательно, и окисляющие сред­
ства обращаются, в присутствии олова, все на железо. На том месте, где олово прихо­
дит в прикосновение с железом, образуется плотный мало измепчивый сплав олова, кото­
рый и скрепляет слой этого металла с остальною массою железа. Олово может сплавляться
и с чугуном. Покрытие медных предметов оловом, или собственно лужение, назначается
в большей части случаев для предохранения меди от действия кислых жидкостей, кото­
рые в присутствии " воздуха окисляют медь и переводят ее в ядовитые соли. Олово
не имеет свойства окисляться, а потому им и покрывают медные сосуды, в которых при­
готовляется пища.
Из сплавов Си и Sn значительною упругостью и, следовательно, звучностью отли­
чаются сплавы, подвергшиеся быстрому охлаждению, содержащие около 20% (УД- в е с
около 8,9) олова и фабрикуемые издавна в Китае в значительных массах для инструмен­
тов, известных под названием т а м - т а м . Вследствие твердости подобных сплавов, их
употребляли также для отливки артиллерийских орудий, подшипников и т. п., а потому
сплавы, содержащие в 100 ч. около 11 ч. олова, носили название артиллерийского металла.
Прибавка малого количества, до 2%, фосфора делает бронзу тверже и упруже, отчего
и стали применять фосфористую бронзу.
Сплав SnCu 3 (61,6% Си) хрѵпок, с и н е в а т о г о цвета, не имеет ничего по виду и
свойствам общего ни с Си, ни с Sa, остается при охлаждении совершенно однородным и
приобретает кристаллическое строение (Риги). Эти признаки показывают, что при обра­
зовании сплава SnCuj произошло химическое соединение, что видно и по его плот­
ности 8,91, которая больше, чем для меди. Если бы не произошло сжатия, то сплав дол­
жен бы иметь плотность 8,21. Это есть самый тяжелый из всех сплавов олова с медью,
потому что плотность олова 7,29, а меди 8,8. Подобными же свойствами (по Ришу) обла­
дает сплав SnCu 4 уд. веса 8,77 *). Все сплавы, кроме SnCu 3 (и SnCu 4) при медленном охла­
ждении, разделяются, — часть, более богатая медью, застывает сперва (такое явление
называется ликвацией сплава), а эти сплавы при охлаждепии не разлагаются. В этих
и многих подобных фактах видна ясно химическая с в я з ь м е т а л л о в , д а ю щ и х
•сплавы. Образование определенного сплава SnCu 3, установленного Ришем — на основании
изучения плотностей (плотность данного сплава в отливке и опилках представляет немало­
важные разности, в жидком же виде не определялась), подтверждается особенно ясно
исследованиями Лаури (Laurie) над электровозбудительной силой сплавов, так как до и
после Cu 3Sn она отвечает или очень близка к Sn или к Си, а при сплаве Cu 3Sn — явный
скачок. Электропроводность сплавов Sn с Си приводит к тому же определенному соеди­
нению Cu 3Sn, так как около него также замечается скачок. Сплавы олова и меди знали
еще древние, которые, прежде чем употребить железные орудия, довольствовались брон­
зовыми. Сплавами, содержащими цинк, олово и медь, нередко заменяют более дорогую
бронзу. О сплавах Sn с РЬ см. доп. 484, а с Си гл. X V , доп. 417.
"Отличпым доказательством тому, что сплавы и растворы повинуются одним законам,
служит, между прочим, применение способа депрессии (гл. I п гл. V I I ) к растворам раз­
личных металлов в олово, потому что Гейкок и Невиль (1889) показали, что от подмеси
малого количества других металлов темп, застывания расплавленного олова (226°,4) **) всегда
понижается пропорционально концентрации раствора, точно так же, как для темп, обра­
зования льда. Растворяя в 11900 ч. олова атомные количества металлов (напр., для
Zu 65 ч.), получили следующие понижения темп, затвердевания олова: Zn 2^,53, Си 2°,47,
Ag 2°,67, Cd 2°,16, Pb 2°,22, Hg 2°,3, Sb 2°,0, AI 1°,34. Так как способ этот дает возможность
(гл. V I I ) определять молекулярный вес, то близость всех полученных чисел (кроме AI)

*) Теперь считается, что в бронзах не содержится соединения SnCu 4 ,68,2°/ 0 Си), а имеются в этой
области твердые полиморфные растворы олова в меди. (Т.)
**) Теперь S31°,84 по водородной шкале. (Г.)
