Page 315 - Основы_химии

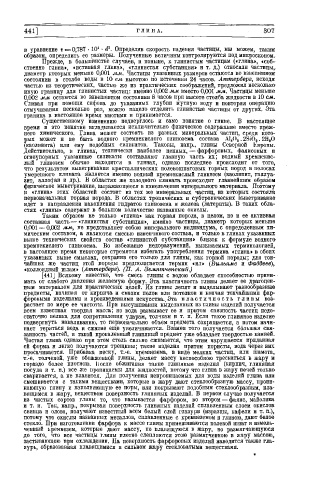

441] Г Л И Н А . 307

в уравнение « = 0 , 7 8 7 • 10 4 • d . 2 Определив скорость падения частицы, мы можем, таким
образом, определить ее размеры. Полученные величины контролируются под микроскопом.
Прежде, в большинстве случаев, и поныне, к глинистым частицам («глина», «соб­
ственно глина», «истинная глина», «глинистая субстанция» и т. д.) относили частицы,,
диаметр которых меньше 0,001 мм. Частицы указанных размеров остаются во взвешенном
состоянии в столбе воды в 10 см высотою по истечении 24 часов. Аттерберг, исходя
частью из теоретических, частью же из практических соображений, предложил несколько
иную границу для глинистых частиц: именно 0,002 мм вместо 0,001 мм. Частицы меньше
0,002 мм остаются во взвешенном состоянии 8 часов при высоте столба жидкости в 10 см.
Сливая при помощи сифона до указанных глубин мутную воду и повторяя операцию
отмучивания несколько раз, можно нацело отделить глинистые частицы от других. Эта
граница в настоящее время многими и принимается.
Существенному изменению подверглось и само понятие о глине. В настоящее
время в это понятие вкладывается исключительно физическое содержание вместо преж­
него химического. Глина может состоять из разных минеральных частиц, среди кото­
рых может и не быть водного кремнекислого глинозема состава Al a O,. 2SiO ? . 2Н 8 ()
(каолинита) или ему подобных силикатов. Таковы, напр., глины Северной Европы.
Действительно, в глинах, технически наиболее ценных, — фарфоровых, фаянсовых и
огнеупорных указанные силикаты составляют главную часть их; водный кремнекис­
лый глинозем обычно находится в глинах, однако последнее происходит от того,
что результатом выветривания кристаллических полевошпатовых горных пород в полосах
умеренного климата является именно водный кремнекислый глинозем (каолинит, галлуа-
зит, аллофан и др.). В областях же холодного климата происходит главнейшим образом
физическое выветривание, выражающееся в измельчении минерального материала. Поэтому
и «глина» этих областей состоит из тех же минеральных частиц, из которых состояла
первоначальная горная порода. В областях тропических и субтропических выветривалие
идет в направлении накопления гидратов глинозема и железа (латериты). В таких обла­
стях «глины» содержат в большом количестве названные окислы.
Таким образом не только «глина» как горная порода, в целом, но и ее активная
составная часть — «глинистая субстанция», именно частицы, диаметр которых меньше
0,001 — 0,002 мм, не представляет собою минерального индивидума, с определенным хи­
мическим составом, а являются смесью изменчивого состава, и только в глинах указанных
выше технических свойств состав «глинистой субстанции» близок к формуле водного
кремнекислого глинозема. Во избежание недоразумений, вызываемых терминологией,
в настоящее время некоторые стремятся избегать употребления термина «глина» в обоих
указанных выше смыслах, сохранив его только для глины, как горной породы; для тон­
чайших же частиц этой лороды предполагается термин «ил» (Вильяме и Фаддеев),
«коллоидный шлам» (Аттерберг). (П. А. Земятченский.)
[441 j Всякому известно, что смесь глины с водою обладает способностью прини­
мать от слабого давления желаемую форму. Эта пластичность глины делает ее драгоцен­
ным материалом для практических целей. И з глины лепят и выделывают разнообразные
предметы, начиная от кирпича и смазки полов или потолков и кончая тончайшими фар­
форовыми изделиями и произведениями искусства.,Эта п л а с т и ч н о с т ь г л и н ы воз­
растает по мере ее чистоты. При высушивании выделанных из глины изделий получается
всем известная твердая масса; но вода размывает ее и притом связность частиц недо­
статочно велика для сопротивления ударам, толчкам и т. п. Если такое глиняное изделие
подвергнуть накаливанию, то первоначально объем предмета сокращается, а потом начи­
нает теряться вода и сжатие еще увеличивается. Взамен того получается большая свя­
занность частей, и такой прокаленный глиняный предмет уже обладает твердостью камней.
Чистая глина однако при этом столь сильно сжимается, что этим нарушается приданпая
ей форма и легко получаются трещины; такие изделия притом пористы, вода через них
просачивается. Прибавка песку, т.-е. кремпезема, в виде мелких частиц, или шамота,
т.-е. толчепой, уже обожженной глины, делает массу неспособною трескаться в жару и
гораздо более плотною. После обжигания такие глиняные изделия (кирпич, глиняная
посуда и т. п.) все же проницаемы для жидкостей, потому что глипа в жару печей только
сваривается, а не плавится. Для получения непроницаемых для воды изделий глина или
смешивается с такими веществами, которые в жару дают стеклообразную массу, прони­
кающую глину и наполняющую ее поры, или покрывают подобным стеклообразпым, пла­
вящимся в жару, веществом поверхность глиняных изделий. В первом случае получается
из чистых сортов глины то, что называется фарфором, во втором — фаянс, майолика
и т. п. Так, напр., покрывая поверхность глиняных изделий сплавленным слоем окислов
свинца и олова, получают известпый всем белый слой глазури (изразцы, кафели и т. п.),
потому что окислы названных металлов, сплавленные с кремнеземом и глиною, дают белое
стекло. При изготовлении фарфора к массе глины примешиваются полевой шпат и измель­
ченный кремнезем, которые дают массу, не плавящуюся в жару, но размягчающуюся
до того, что все частицы глииы плотно слепляются этою размягченною в жару массою,
застывающею при охлаждении. На поверхность фарфоровых изделий наводится также гла­
зурь, образованная плавящимися в сильном жару стекловатыми веществами.
