Page 180 - Основы_химии

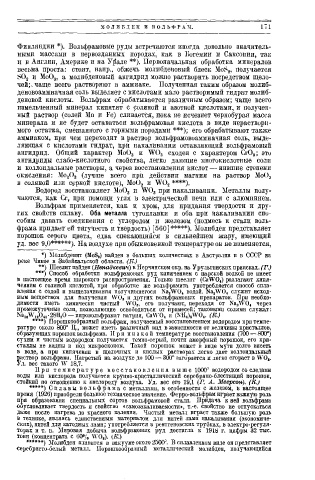

М О Л И Б Д Е Н И В О Л Ь Ф Р А М . 171

Финляндии *). Вольфрамовые руды встречаются иногда довольно значитель­
ными массами в первозданных породах, как в Богемии и Саксонии, так
и в Англии, Америке и на Уг5але **). Первоначальная обработка минералов
весьма проста: стоит, напр., обжечь молибденовый блеск MoS 2, получается
и Мо0 3 , а молибденовый ангидрид можно растворить посредством щело­
S0 2
чей;, чаще всего растворяют в аммиаке. Полученная таким образом молиб-
деновоаммиачная соль выделяет с кислотами мало растворимый гидрат молиб­
деновой кислоты. Вольфрам обрабатывается различным образом; чаще всего
измельченный минерал кипятят с соляной и азотной кислотами, и получен­
ный раствор (солей Мп и Fe) сливается, пока не исчезнет чернобурая масса
минерала и не будет оставаться вольфрамовая кислота в виде нераствори­
мого остатка, смешанного с горными породами ***); его обрабатывают также
аммиаком, при чем переходит в раствор вольфрамовоаммиачная соль, выде­
ляющая с кислотами гидрат, при накаливании оставляющий вольфрамовый
ангидрид. Общий характер Мо0 3 и \Ѵ0 3 сходен с характером Сг0 8 ; это
ангидриды слабо-кислотного свойства, легко дающие многокислотные соли
и коллоидальные растворы, а через восстановления кислот — низшие степени
окисления: Мо 2 0 3 (лучше всего при действии магния на раствор Мо() 3
в соляной или серной кислоте), Мо0 2 и W0. 2 ****).
Водород восстановляет Мо0 3 и WO g при накаливании. Металлы полу­
чаются, как Cr, при помощи угля в электрической печн ИЛИ С алюминием.
Вольфрам применяется, как и хром, для придания твердости и дру­
гих свойств сплаву. Оба металла тугоплавки и оба при накаливании спо­
собны давать соединения с углеродом и железом (подмесь к стали воль­
фрама придает ей тягучесть и твердость) [560] *****). Молибден представляет
порошок серого цвета, едва спекающийся в сильнейшем жару, имеющий
уд. вес 9 5о******). На воздухе при обыкновенной температуре он не изменяется,
*) Молибденит (MoSj) найден в больших количествах в Австралии и в СССР на
реке Чикое в Забайкальской области. (Е.)
**) Шеелит найден (Ненадкевич) в Нерчинском окр. на Урульгинских приисках. (Г.)
***) Способ обработки вольфрамовых руд кипячением с царской водкой не имеет
в настоящее время широкого распространения. Только шеелит (СаѴѴ0 4) разлагают кипя­
чением с соляной кислотой, при обработке же вольфрамита употребляется способ спла­
вления с содой и выщелачивания получившегося Na s W0 4 водой. Na s W0 4 служит исход­
ным веществом для получения WO,' и других вольфрамовых препаратов. При необхо­
димости пметь химически чистый WO,," его получают, переходя от Na 3 W0 4 через
промежуточные соли, позволяющие освободиться от примесей; таковыми солями служат:
Nau,W ls 0 41 -28H 2 0 — пировольфрамат натрия, Са\Ѵ0 4 и (NH 4 ) s W0 4 . (К.)
****) Порошкообразный вольфрам, получаемый восстановлением водородом при темпе­
ратуре около 800° Ц., может иметь различный вид в зависимости от величины кристаллов,
образующих порошок вольфрама. П р и н и з к о й температуре восстановления (700 — 800°)
сухим и чистым водородом получается темно-серый, почти аморфный порошок, его кри­
сталлы не видны и под микроскопом. Такой порошок может в виде мути долго висеть
в воде, а при кипячении в щелочных и кислых растворах легко дает коллоидальный
раствор вольфрама. Нагретый на воздухе до 100 — 300° загорается и легко сгорает в WO,.
Уд. вес такого W 18,7.
П р и т е м п е р а т у р е в о с с т а н о в л е н и я в ы ш е 1000 3 водородом со следами
воды или кислорода получается крупно-кристаллический серебряно-блестящий порошок,
стойкий по отношению к кислороду воздуха. Уд. вес его 19,1 (Г. А. Меерсон). (К;
*****) С п л а в ы в о л ь ф р а м а с металлами, в особенности с железом, в настоящее
время (1926) приобрели большое техническое значение. Ферро-вольфрам играет важную роль
при образовании специальных сортов вольфрамовой стали. Придача к ней вольфрама
ооусловливает твердость и свойство «самозакалнваемости», т.-е. свойство не отпускаться
даже после нагрева до красного каления. Чистый металл играет также большую роль
в технике, являясь единственным материалом для нитей ламп накаливания (экономиче­
ских), нитей для катодных ламп; употребляется в рентгеновских трубках, в электро-регуля-
торах и т. п. Мировая добыча вольфрамовых руд достигла к 1918 г. цифры 32 тыс.
тонн (концентрата с 00"/ 0 WO,). (Е.)
******) Молибден плавится в вакууме около 2500°. В сплавленном виде он представляет
серебристо-белый металл. Порошкообразный металлический молибден, получающийся
