Page 14 - Основы_химии

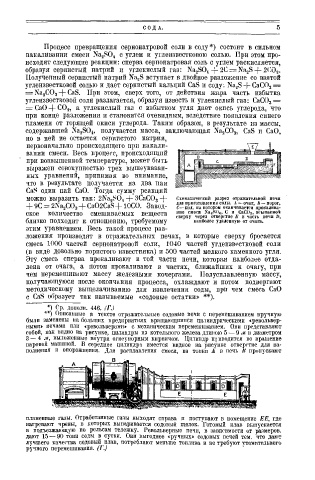

С О Д А . 5

Процесс превращения сернонатровой соли в соду*) состоит в сильном
накаливании смеси Na 2S0 4 с углем и углеизвестковою солью. При этом про­
исходят следующие реакции: сперва серпонатровая соль с углем раскисляется,
образуя сернистый натрий и углекислый газ: Na 2S0 4 -f- 2C = Na 2S -4- 2С0 2 .
Полученный сернистый натрий Na 2S вступает в двойное разложение со взятой
углеизвестковой солью и дает сернистый кальций CaS и соду: Na 2S -f- СаС0 3 =
-
= Na s C0 3 j - CaS. При этом, сверх того, от действия жара часть избытка
углеизвестковой соли разлагается, образуя известь и углекислый газ: СаС0 3 =
= CaO -f- С0 2 , а углекислый газ с избытком угля дает окись углерода, что
при конце разложения и становится очевидным, вследствие появления синего
пламени от горящей окиси углерода. Таким образом, в результате из массы,
содержавшей Na 2S0 4, получается масса, заключающая Na 2C0 3, CaS и CaO,
но в ней не остается сернистого натрия,
первоначально происходящего при накали­
вании смеси. Весь процесс, происходящий
при возвышенной температуре, может быть
выражен совокупностью трех вышеуказан­
ных уравнений, принимая во впимание,
что в результате получается на два пая
CaS один пай СаО. Тогда сумму реакций
можно выразить так: 2Na 2SO, + 3CaC0 3 -f- Схематический разрез отражательной печи
й—порог,
- f 9С = 2Na 2CO, + Ca02CaS+ ÎOCO. Завод­ для приготовлений соды. Л—очаг, прокалива­
на котором
оканчивается
С—под,
ское количество смешиваемых веществ ние смеси Na 2 S() 4 , С и СаСОз, всыпаемоі
через
близко подходит к отпошению, требуемому сверху наиболее отверстие В в от часть печи V,
удаленную
очага.
этим уравнением. Весь такой процесс раз­
ложения производят в отражательных печах, в которые сверху бросается
смесь 1000 частей сернонатровой соли, 1040 частей углеизвестковой соли
(в впде довольно пористого известняка) и 500 частей мелкого каменного угля.
Эту смесь сперва прокаливают в той части печи, которая наиболее отда­
лена от очага, а потом прокаливают в частях, ближайших к очагу, при
чем перемешивают массу железными кочергами. Полусплавленную массу,
получающуюся после окончания процесса, охлаждают и потом подвергают
методическому выщелачиванию для извлечения соды, при чем смесь СаО
с CaS образует так называемые «содовые остатки» **).
*) Ср. дополі. 446. (Г.)
**) Описанные в тексте отражательные содовые печи с перемешиванием вручную
былп заменены на больших предприятиях вращающимися цилиндрическими «револьвер-
ными> печами пли «револьверами» с механическим перемешиванием. Они представляют
собой, как видно на рисунке, цилиндры из котельного железа длиною 5 — 9 м и диаметром
3—4 л , выложенные внутри огнеупорным кирпичом. Цилиндр приводится во вращение
паровой машиной. В середине ци.тиндрі имеется видное на рисунке отверстие для на­
полнения и опорожнения. Для расплавлепия смеси, из тонки А в печь II пропускают

пламенные газы. Отработанные газы выходят справа и поступают в помещение ЕЕ, где
нагревают чрены, в которых выпаривается содовый щелок. Готовый плав выпускается
в подъезжающую по рельсам тележку. Револьверные печи, в зависимости от размеров,
дают 15 — 90 тонн соды в сутки. Они выгоднее «ручных» содовых печей тем. что дают
лучшего качества содовый плав, потребляют меньше топлива и не требуют утомительного
ручного перемешивания. (Г.)
