510 Н. С. К У P H A К О В.

замкнутый полиэдр трех измерений. Вообще число измерений геометри­
ческого комплекса химической диаграммы состав-свойство (х и х^,. . .
s) равно числу компонентов (я) равновесной системы.
Г Л А В А I I .
Д в о й н ы е с и с т е м ы . Бинарные или двойные системы нужно счи­
тать простейшими объектами физико-химического анализа. При этом осо­
бенное значение имеет исследование диаграмм (ж, f) теплового состояния
или, по обозначению Г. А. Таммана ( 1903), т е р м и ч е с к о г о а н а л и з а ,
который является наиболее разработанным методом как в отношении теории,
так и в смысле экспериментальных приемов.
Возьмем тот общий случай, когда компоненты А и В в расплавленном
состоянии смешиваются друг с другом во всех пропорциях, т.-ѳ. образуют
однородные жидкие сплавы или растворы с непрерывным изменением состава

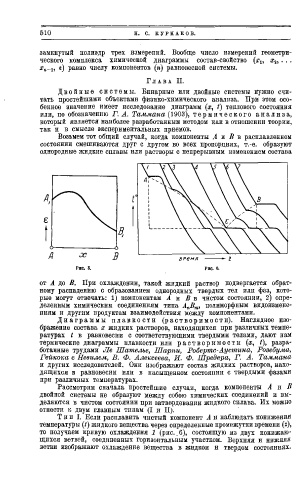

Р и с S. Рис. 6.
от А до В. При охлаждении, такой жидкий раствор подвергается обрат­
ному распадению с образованием однородных твердых тел или фаз, кото­
рые могут отвечать: 1) компонентам А и В в чистом состоянии, 2) опре­
деленным химическим соединениям типа А пВ т, полиморфным видоизмене­
ниям и другим продуктам взаимодействия между компонентами.
Д и а г р а м м ы п л а в к о с т и ( р а с т в о р и м о с т и ) . Наглядное изо­
бражение состава х жидких растворов, находящихся при различных темпе­
ратурах t в равновесии с соответствующими твердыми телами, дают нам
термические диаграммы плавкости или р а с т в о р и м о с т и (х, t), разра­
ботанные трудами Ле Шателье, Шарѣи, Роберте-Ay стина, Розебума,
Гейкока с Невилем, В. Ф. Алексеева, И. Ф. Шредера, Г. А. Таммана
и других исследователей. Они изображают состав жидких растворов, нахо­
дящихся в равновесии или в насыщенном состоянии с твердыми фазами
при различных температурах.
Рассмотрим сначала простейшие случаи, когда компоненты А я В
двойной системы не образуют между собою химических соединений и вы­
деляются в чистом состоянии при затвердевании жидкого сплава. Их можно
отнести к двум главным типам (I и I).
I
Т и п I . Если расплавить чистый компонент А и наблюдать понижения
температуры (t) жидкого вещества через определенные промежутки времени (z),
.
то получаем кривую охлаждения 1 (рис. 6), состоящую из двух понижаю­
щихся ветвей, соединенных горизонтальным участком. Верхняя и нижняя
ветви изображают охлаждение вещества в жидком и твердом состояниях.
