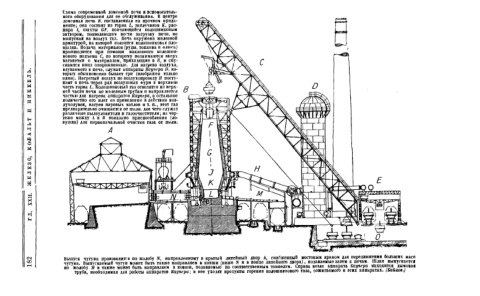

Схема современной доменной печи а вспомогатель­
ного оборудования для ее обслуживания. В центре
доменная печь В, поставленная на прочном Фунда­
менте; она состоят на горна L , заплечиков К, рас­
пара /, шахты GF, кончающейся колошниковым
затворов, позволяющим вести загрузку печи, не
выпуская на воздух газ. Печь окружена железной
арматурой, на которой покоится колошниковая пло­
щадка. Подача материалов (руды, топлива и Флюса)
производится при помощи наклонного колошни­
кового подъема С, по которому поднимаются вверх
вагонетки с материалом, приходящие в Е, и спу­
скаются вниз опорожненные. Для нагрева воздуха,
вдуваемого в печь, служат аппараты Каупера D, ко­
торых обыкновенно бывает три (изображен только
один). Нагретый воздух по воздухопроводу H посту­
пает в печь через ряд воздушных Фурм в верхнюю
часть горна h. Колошниковый газ отводится пз верх­
ней части печи но железным трубам и направляется
частью для нагрева аппаратов Каупера, а остальное
количество его идет на приведение в действие воз­
духодувок, нагрев паровых котлов и т. п., этот газ
предварительно очищается от пыли, для чего служат
различные пылеуловители и газоочистители; на чер­
теже между .4 п в показано приспособление (ло­
вушка) для первоначальной очистки газа от пыли.

Выпуск чугува производится по жолобу N, направленному в крытый литейный двор А, снабженный мостовым краном для передвижения больших масс
чугуна. Выпускаемый чугун может быть также направляем в ковши ниже JV и в конце литейного двора), подаваемые затем к печам, шлак выпускается
по жолобу А» и также может быть направляем в ковши, подаваемые по соответственным тоннелям. Справа возле аппарата Каупеіш находится дымовая
труба, необходимая для работы аппаратов Каупера; в нее уходят продукты горения колошникового газа, сожнгаемого в этих аппаратах, (ьааков./
