Page 97 - Основы_химии

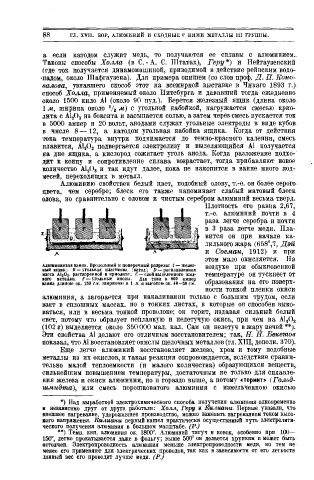

88 ГЛ. X V I I . БОР, АЛЮМИНИЙ И СХОДНЫЕ С НИМ И МЕТАЛЛЫ I I I ГРУППЫ.

а если катодом служит медь, то получаются ее сплавы с алюминием..
Таковы способы Холла (в С.-А. С. Штатах), Геру*) и Нейгаузенский
(где ток получается динамомашиной, приводимой в действие рейнским водо-
•падом, около Шафгаузена). Для примера опишем (со слов проф. Д . П. Коно­
валова, узнавшего способ этот на всемирной выставке в Чикаго 1893 г.)
способ Холла, применяемый около Питсбурга и дававший тогда ежедневно
около 1500 кило AI (около 90 пуд.). Берется железный ящик (длина около
1 м, ширина около V» •**) с угольной набойкой, нагружается смесью крио­
лита с А1 2 0 3 из боксита и засыпается солью, а затем через смесь пускается ток
в 5000 ампер и 20 вольт, анодами служат угольные электроды в виде кубов
в числе 8—12, а катодом угольная набойка ящика. Когда от действия
тока температура внутри поднимается до темно-красного каления, смесь
плавится, AljOj подвергается электролизу и выделяющийся AI получается
на дне ящика, а кислород сожигает уголь анода. Когда разложение подхо­
дит к концу и сопротивление сплава возрастает, тогда прибавляют новое
количество Al 2 () s и так идут далее, пока не накопится в ванне много под­
месей, переходящих в металл.
Алюминию свойствен белый цвет, подобный олову, т.-е. он более серого
цвета, чем серебро; блеск его также напоминает слабый матовый блеск
олова, но сравнительно с оловом и чистым серебром алюминий весьма тверд.
Плотность его равна 2,67,
т.-е. алюминий почти в 4
раза легче серебра и почти
в 3 раза легче меди. Пла­
вится он при начале ка­
лильного жара (658°,7, Дэй
и Сослан, 1912) и при
этом мало окисляется. На
Алюминиевая ванна. Продольный и поперечный разрезы: t — желез- воздухе при обыкновенной
вый ящик; Л —угольная пластинка (катод); U — расплавленная
масса АІзОз- растворенной в криолите; С—слой выделенного жид­ температуре он тускнеет от
кого металла; F — угольные аноды. Для тока в 800 ампер образования на его поверх­
ваняа длиною ок. 1Г>0 см. шириною в I м и высотою ок. 40—50 г.ѵ.
ности тонкой пленки окиси
алюминия, а загорается при накаливании только с большим трудом, если
взят в сплошных массах, но в тонких листах, в которые он способен выко­
ваться, или в весьма тонкой проволоке; он горит, издавая сильный белый
свет, потому что образует неплавкую и нелетучую окись, при чем на А1 2 0 3
(102 г) выделяется около 350 ООО мал. кал. Сам он нелетуч в жару печей **).
Эти свойства AI делают его отличным восстановителем; так, Н. Н. Бекетов
показал, что AI восстановляет окислы щелочных металлов (гл. ХШ, дополн. 370).
Еще легче алюминий восстановляет железо, хром и тому подобные
металлы из их окислов, и такая реакция сопровождается, вследствие сравни­
тельно малой теплоемкости (и малого количества) образующихся веществ,
сильнейшим повышением температуры, достаточным не только для сплавле­
ния железа и окиси алюминия, но и гораздо выше, а потому «термит» (Гольд-
шмидта), или смесь порошковатого алюминия с измельченною окисью

*) Над выработкой электрохимического способа получения алюминия одновременно
и независимо друг от друга работали: Холл, Геру и Килиани. Первые указали, что
внешнее нагревание, удорожавшее производство, можно заменить нагреванием током высо­
кого напряжения. Килиани первый нашел практически осуществимый путь электролити­
ческого получения алюминия в большом масштабе. (Р.)
**) Темп. кип. алюминия ок. 1800°. Алюминий тягуч и ковок, особенно при 100—
150°, легко прокатывается даже в фольгу; выше 500° он делается хрупким и может быть
истолчен. Электропроводность алюминия меньше электропроводности меди, но тем не
менее его применяют для электрических проводов, так как в зависимости от его легкости
данный вес его проводит лучше меди. (Р.)
