Page 96 - Основы_химии
P. 96

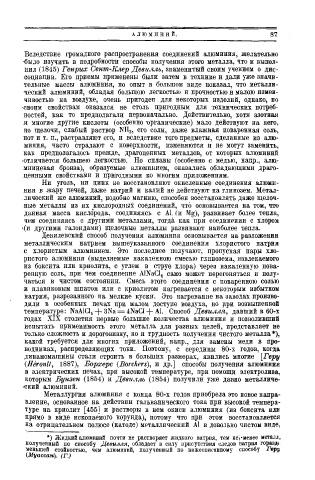

А Л Ю М И Н И Й . 87
Вследствие громадного распространения соединений алюминия, желательно
•было изучить в подробности способы получения этого металла, что и выпол
нил (1845) Генрих Сент-Клер Девилль, знаменитый своим учением о дис
социации. Его приемы применены были затем в технике и дали уже значи
тельные массы алюминия, но опыт в большом виде показал, что металли
ческий алюминий, обладая большою легкостью и прочностью и малою измен
чивостью на воздухе, очень пригоден для некоторых изделий, однако, по
-своим свойствам оказался не столь пригодным для технических потреб
ностей, как то предполагали первоначально. Действительно, хотя азотная
и многие другие кислоты (особенно -органические) мало действуют на него,
но щелочи, слабый раствор NH 3 , его соли, даже влажная поваренная соль,
пот и т. п., растравляют его, и вследствие того предметы, сделанные из алю
миния, часто страдают с поверхности, изменяются и не могут заменить,
как предполагалось прежде, драгоценных металлов, от которых алюминий
-отличается большею легкостью. Но сплавы (особенно с медью, напр., алю
миниевая бронза), образуемые алюминием, оказались обладающими драго
ценными свойствами и пригодными ко многим приложениям.
Ни уголь, ни цинк не восстановляют окисленные соединения алюми
ния в жару печей, даже натрий и калий не действуют на глинозем. Метал
лический же алюминий, подобно магнию, способен восстановлять даже щелоч
ные металлы из их кислородных соединений, что основывается на том, что
данная масса кислорода, соединяясь с AI. (и Mg), развивает более тепла,
чем соединяясь с другими металлами, тогда как при соединении с хлором
>(и другими галоидами) щелочные металлы развивают наиболее тепла.
Девилевский способ получения алюминия основывается на разложении
металлическим натрием вышеуказанного соединения хлористого натрия
с хлористым алюминием. Это последнее получают, пропуская пары хло
ристого алюминия (выделяемые накаленною смесью глинозема, извлекаемого
из боксита или криолита, с углем в струе хлора) через накаленную пова
ренную соль, при чем соединение АШаС1 4 само может перегоняться и полу
чаться в чистом состоянии. Смесь этого соединения с поваренною солью
и плавиковым шпатом или с криолитом нагревается с некоторым избытком
натрия, разрезанного на мелкие куски. Это нагревание на заводах произво
дили в особенных печах при малом доступе воздуха, но при возвышенной
температуре: NaAlCl 4 -|- 3Na = 4NaCl -f- Al. Способ Девилля, давший в 60-х
годах XIX столетия первые большие количества алюминия и позволивший
испытать применимость этого металла для разных целей, представляет не
только сложность и дороговизну, но и трудность получения чистого металла *),
какой требуется для многих приложений, напр., для замены меди в про
водниках, распределяющих токи. Поэтому, с середины 80-х годов, когда
динамомашины стали строить в больших размерах, явились многие [Геру
(Héroult, 1887), Борхерс (Borchers), и др.] способы получения алюминия
в электрических печах, при высокой температуре, при помощи электролиза,
которым Бунзен (1854) и Девилль (1854) получили уже давно металличе
ский алюминий.
Металлургия алюминия с конца 80-х годов приобрела это новое напра
вление, основанное на действии гальванического тока при высокой темпера
туре на криолит [455] и растворы в нем окиси алюминия (из боксита или
прямо в виде ископаемого корунда), потому что при этом восстановляется
на отрицательном полюсе (катоде) металлический Al в довольно чистом виде,
*) Жидкий алюминий почти не растворяет жидкого натрия, тем не^менее металл,
полученный по способу Девилля, обладает в силу присутствия следов натрия горазд
меньшей стойкостью, чем алюминий, полѵченный "по нижеописанному способу Геру
Шуассан). (Г.)
