Page 87 - Основы_химии

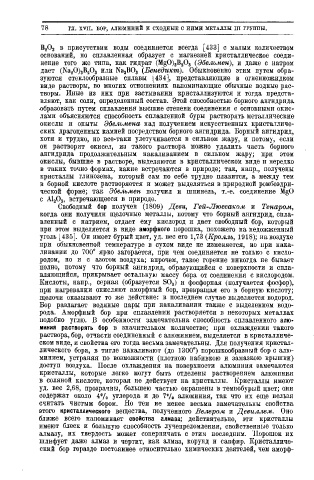

78 ГЛ. X V I I . БОР, АЛЮМИНИЙ И СХОДНЫЕ С НИМ И МЕТАЛЛЫ I I I ГРУППЫ.

в присутствии воды соединяется всегда [433] с малым количеством
В 2 0 3
оснований, но сплавленная образует с магнезией кристаллическое соеди­
нение того же типа, как гидрат (MgO) 3 B 2 0 3 (Эбельмен), и даже с натром
дает (Na 2 0) 3 B 2 0 3 или Na 3 B0 3 (Венедикт). Обыкновенно этим путем обра­
зуются стеклообразные сплавы [434], представляющие в огненножидком
виде растворы, во многих отношениях напоминающие обычные водные рас­
творы. Иные из них при застывании кристаллизуются и тогда предста­
вляют, как соли, определенный состав. Этой способностью борного ангидрида
-образовать путем сплавления высшие степени соединения с основными окис­
лами объясняются способность сплавленной буры растворять металлические
окислы и опыты Эбельмена над получением искусственных кристалличе­
ских драгоценных камней посредством борного ангидрида. Борный ангидрид,
хотя и трудно, но все-таки улетучивается в сильном жару, и потому, если
он растворит окисел, из такого раствора можно удалить часть борного
ангидрида продолжительным накаливанием в сильном жару; при этом
окислы, бывшие в растворе, выделяются в кристаллическом виде и нередко
в таких точно формах, какие встречаются в природе; так, напр., получены
кристаллы глинозема, который сам по себе трудно плавится, а между тем
в борной кислоте растворяется и может выделяться в природной ромбоэдри­
ческой форме; так Эбельмен получил и шпинель, т.-е. соединение MgO
с А1 2 0 3 , встречающееся в природе.
Свободный бор получен (1809) Деви, Гей-Люесаком и Тенаром,
когда они получили щелочные металлы, потому что борный ангидрид, спла­
вленный с натрием, отдает ему кислород и дает свободный бор, который
при этом выделяется в виде аморфного порошка, похожего на недожженный
уголь [435]. Он имеет бурый цвет, уд. вес его 1,73 (Кролл,ь, 1918); на воздухе
при обыкновенной температуре в сухом виде не изменяется, но при нака­
ливании до 700° ярко загорается, при чем соединяется не только с кисло­
родом, но и с азотом воздуха; впрочем, такое горение никогда не бывает
полно, потому что борный ангидрид, образующийся с поверхности и спла­
вляющийся, прикрывает остальную массу бора от соединения с кислородом.
Кислоты, напр., серная (образуется S0 2 ) и фосфорная (получается фосфор),
при нагревании окисляют аморфный бор, превращая его в борную кислоту;
щелочи оказывают то же действие: в последнем случае выделяется водород.
Бор разлагает водяные пары при накаливании также с выделением водо­
рода. Аморфный бор при сплавлении растворяется в некоторых металлах
подобно углю. В особенности замечательна способность сплавленного алю­
миния растворять бор в значительном количестве; при охлаждении такого
раствора, бор, отчасти соединенный с алюминием, выделяется в кристалличе­
ском виде, и свойства его тогда весьма замечательны. Для получения кристал­
лического бора, в тигле накаливают (до 1300°) порошкообразный бор с алю­
минием, устраняя по возможности (плотною набивкою и замазкою крышки)
доступ воздуха. После охлаждения на поверхности алюминия замечаются
кристаллы, которые легко могут быть отделены растворением алюминия
в соляной кислоте, которая не действует на кристаллы. Кристаллы имеют
уд. вес 2,68, прозрачны, большею частью окрашены в темнобурый цвет; они
содержат около 4% углерода и до 7 /„ алюминия, так что их еще нельзя
и
считать чистым бором. Но тем не менее весьма замечательны свойства
этого кристаллического вещества, полученного Велером и Девиллем. Оно
ближе всего напоминает свойства алмаза; действительно, эти кристаллы
имеют блеск и большую способность лучепреломления, свойственные только
алмазу, их твердость может соперничать с этим последним. Порошок их
шлифует даже алмаз и чертит, как алмаз, корунд и сапфир. Кристалличе­
ский бор гораздо постояннее относительно химических деятелей, чем аморф-
