22 Г Л . X I I I . К, Rh, Cs I I Li. С П Е К Т Р А Л Ь Н Ы Е И С С Л Е Д О В А Н И Я .

окрашенного солью) посредством призмы красная и фиолетовая полосы
света, находящиеся в весьма значительном между собою удалении, тогда
как в присутствии соли натрия появляется желтая черта. Если оба металла
единовременно будут находиться в пламени и издавать свет, то появятся
единовременно спектральные линии, соответственные как калию, так и на­
трию. Для удобства подобного рода испытаний устраивают спектральные
приборы [366], состоящие из преломляющей призмы Е и из трех труб, напра­
вленных на плоскости преломляющего угла призмы. Одна из труб А имеет
на конце // вертикальную щель, пропускающую исследуемый свет, прохо­
дящий потом в трубку (коллиматор), дающую лучам света параллельное
направление. Лучи света, прошедшие через щель и сделавшиеся парал­
лельными, преломляются
и рассеиваются в призме
Е, а полученный спектр
рассматривается в отвер­
стие G другой зритель­
ной трубки Л прибора.
Третья трубка С содер­
G
жит в себе прозрачную
горизонтальную линейку
(на конце h), деленную
на части, равно друг от
друга отстоящие. От осо­
бого источника света
(напр., от газовой горелки
или свечи, не изображен­
ной на рисунке), поста­
вленного перед этою труб­
кою, пропускается свет

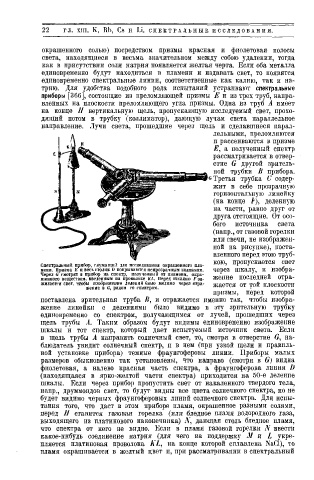

Спектральный прибор, служащи!! для исследования окрашенного пла­
мени. Призма Е и весь столик І> покрываются непрозрачным колпаком. через шкалу, и изобра­
Через G смотрят в прибор на спектр, полученный от пламени, окра­ жение последней отра­
шенного веществом, введенным на проволоке Я7.. Перед шкалою F за­
жигается свет, чтобы изображение делений было видимо через отра­ жается от той плоскости
жение в G, рядом со спектром.
призмы, перед которой
поставлена зрительная труба /У, и отражается именно так, чтобы изобра­
жение линейки с делениями было видимо в эту зрительную трубку
единовременно со спектром, получающимся от лучей, прошедших через
щель трубы Л. Таким образом будут видимы единовременно изображение
шкалы и тот спектр, который дает испытуемый источник света. Если
в щель трубы А направить солнечный свет, то, смотря в отверстие G, на­
блюдатель увидит солнечный спектр, и в нем (при узкой щели и правиль­
ной устаповке прибора) темные фраунгоферовы линии. Приборы малых
размеров обыкновенно так установлены, что направо (смотря в G) видна
фиолетовая, а налево красная часть спектра, а фраунгоферова линия I)
(находящаяся в ярко-желтой части спектра) приходится на 50-е деление
шкалы. Если через прибор пропустить свет от накаленного твердого тела,
напр., друммондов свет, то будут видны все цвета солнечного спектра, но не
будет видимо черных фраунгоферовых линий солнечного спектра. Для испы­
тания того, что даст в этом приборе пламя, окрашенное разными солями,
перед /У ставится газовая горелка (или бледное пламя водородного газа,
выходящего из платинового наконечника) Д", дающая столь бледное пламя,
что спектра от него не видно. Если в пламя газовой горелки Л г ввести
какое-нибудь соединение натрия (для чего на поддержку M и L укре­
пляется платиновая проволока KL, на конце которой сплавлена NaCl), то
пламя окрашивается в желтый цвет и, при рассматривании в спектральный
