Page 216 - Основы_химии

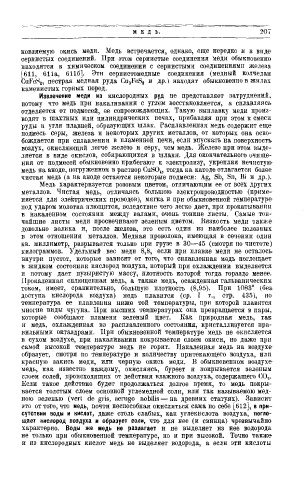

М Е Д Ь . 201

новляемую окись меди. Медь встречается, однако, еще нередко и в виде
сернистых соединений. При этом сернистые соединения меди обыкновенно
находятся в химическом соединении с сернистыми соединениями железа
[611, 611а, 6116]. Эти сернистомедные соединения (медный колчедан
CuFeSj, пестрая медная руда Cu 3FeS s и др.) находят обыкновенно в жилах
каменистых горных пород.
Извлечение меди из кислородных руд не представляет затруднений,
потому что медь при накаливании с углем восстановляется, а сплавляясь-
отделяется от подмесей, ее сопровождающих. Такую выплавку меди произ­
водят в шахтных или цилиндрических печах, прибавляя при этом к смеси
руды и угля плавней, образующих шлак. Расплавленная медь содержит еще
подмесь серы, железа и некоторых других металлов, от которых она осво­
бождается при сплавлении в пламенной печи, если впускать на поверхность
воздух, окисляющий легче железо и серу, чем медь. Железо при этом выде­
ляется в виде окислов, собирающихся в шлаки. Для окончательного очище­
ния от подмесей обыкновенно прибегают к электролизу, укрепляя нечистую-
медь на аноде, погруженном в раствор CuSO t, тогда на катоде отлагается более
чистая медь (а на аноде остаются некоторые подмеси: A g, Sb, Sn, Hi и др.).
Медь характеризуется розовым цветом, отличающим ее от всех других
металлов. Чистая медь, отличаясь большою электропроводностью (приме­
няется для электрических проводов), мягка и при обыкновенной температуре
под ударом молотка плющится, вследствие чего легко дает, при прокатывании
в накаленном состоянии между валами, очень тонкие листы. Самые тон­
чайшие листы меди просвечивают зеленым цветом. Вязкость меди также
довольно велика и, после железа, это есть один из наиболее полезных
в этом отношении металлов. Медная проволока, имеющая в сечении один
кв. миллиметр, разрывается только при грузе в 30—45 (смотря по чистоте)
килограммов. Удельный вес меди 8,8, если при плавке меди не осталось
внутри пустот, которые зависят от того, что сплавленная медь поглощает
в жидком состоянии кислород воздуха, который при охлаждении выделяется
и потому дает пузыристую массу, плотность которой тогда гораздо менее.
Прокаленная сплющенная медь, а также медь, осажденная гальваническим
током, имеет, сравнительно, большую плотность (8,95). При 1083° (без-
доступа кислорода воздуха) медь плавится (ср. I т., стр. 435), но
температура ее плавления ниже той температуры, при которой плавятся
многие виды чугуна. При высших температурах она превращается в пары,
которые сообщают пламени зеленый цвет. Как природная медь, так
и медь, охлажденная из расплавленного состояния, кристаллизуется пра­
вильными октаэдрами. При обыкновенной температуре медь не окисляется
в сухом воздухе, при накаливании покрывается слоем окиси, но даже при
самой высокой температуре медь не горит. Накаленная медь на воздухе
образует, смотря по температуре и количеству притекающего воздуха, или
красную закись меди, или черную окись меди. В обыкновенном воздухе
медь, как известно каждому, окисляясь, буреет и покрывается зеленым
слоем солей, происходящих от действия влажного воздуха, содержащего С0. 2.
Если такое действие будет продолжаться долгое время, то медь покры­
вается толстым слоем основной углемѳдной соли, или так называемою мед-
ною зеленью (vert de gris, aerugo nobilis — на древних статуях). Зависит
это от того, что медь, почти неспособная окисляться сама по себе [612], в при­
сутствии воды и кислот, даже столь слабых, как углекислота воздуха, погло­
щает кислород воздуха и образует соли, что для нее (и свинца) чрезвычайно
характерно. Воды же медь не разлагает и не выделяет из нее водорода
не только при обыкновенной температуре, но и при высокой. Точно также
и из кислородных кислот медь не выделяет водорода, а если эти кислоты
