Page 205 - Основы_химии

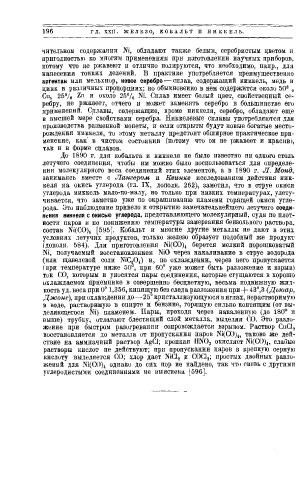

196 Г Л. X X I I . Ж Е Л Е З О , К О Б А Л Ь Т I I Н И К К Е Л Ь .

чительном содержании Ni, обладают также белым, серебристым цветом и
пригодностью ко многим применениям при изготовлении научных приборов,
потому что не ржавеют и отлично полируются, что необходимо, напр., для
нанесения тонких делений. В практике употребляется преимущественно
аргентан или мельхиор, новое серебро — сплав, содержащий никкель, медь и
цинк в различных пропорциях; но обыкновенно в нем содержится около 50° 0
Си, 25% Zn и около 25% Ni. Сплав имеет белый цвет, свойственный се­
ребру, не ржавеет, отчего и может заменять серебро в большинстве его
применений. Сплавы, содержащие, кроме никкеля, серебро, обладают еще
в высшей мере свойствами серебра. Никкелевые сплавы употребляются для
производства разменной монеты, и если открыты будут новые богатые место­
рождения никкеля, то этому металлу предстоит обширное практическое при­
менение, как' в чистом состоянии (потому что он не ржавеет и красив),
так и в форме сплавов.
До 1890 г. для кобальта и никкеля не было известно ни одного столь
летучего соединения, чтобы им можно было воспользоваться для определе­
ния молекулярного веса соединений этих элементов, а в 1890 г. Л. Монд,
занимаясь вместе с Лангером и Квинке исследованием действия ник­
келя на окись углерода (гл. IX, дополн. 262), заметил, что в струе окиси
углерода никкель мало-но-малу, но только при низких температурах, улету­
чивается, что заметно уже по окрашиванию пламени горящей окиси угле­
рода. Это наблюдение привело к открытию замечательнейшего летучего соеди­
нения никкеля с окисью углерода, представляющего молекулярный, судя по плот­
ности паров и по понижению температуры замерзания бензольного раствора,
состав Ni(CO), [595]. Кобальт и многие другие металлы не дают в этих
условиях летучих продуктов, только железо образует подобный же продукт
(дополн. 584). Для приготовления Ni(CO) 4 берется мелкий порошковатый
Ni, получаемый восстановлением NiO через накаливание в струе водорода
(или щавелевой соли NiC 2 0 4 ) и, по охлаждении, через него пропускается
(при температуре ниже 50°, при 60° уже может быть разложение и взрыв)
ток СО, которым и уносятся пары соединения, которые сгущаются в хорошо
охлаждаемом приемнике в совершенно бесцветную, весьма подвижную жид­
кость уд. веса при 0° 1,356, кипящую без следа разложения при-f- 43°,3 (Дьюар,
Джоне), при охлаждении до—25° кристаллизующуюся в иглах, нерастворимую
в воде, растворимую в спирте и бензине, горящую сильно коптящим (от вы­
деляющегося Ni) пламенем. Пары, проходя через накаленную (до 180° н
выше) трубку, отлагают блестящий слой металла, выделяя СО. Это разло­
жение при быстром разогревании сопровождается взрывом. Раствор СиС1 3
восстановляется до металла от пропускания паров Ni(CO) 4, таково же дей­
ствие на аммиачный раствор AgCl; крепкая ІШ0 3 окисляет Ni(CO) 4, слабые
растворы кислот не действуют; при пропускании паров в крепкую серную
кислоту выделяется СО; хлор дает NiCl 2 и СОС1 2; простых двойных разло­
жений для Ni(CO) 4 однако до сих пор не найдено, так что связь с другими
углеродистыми соединениями не выяснена [596].
