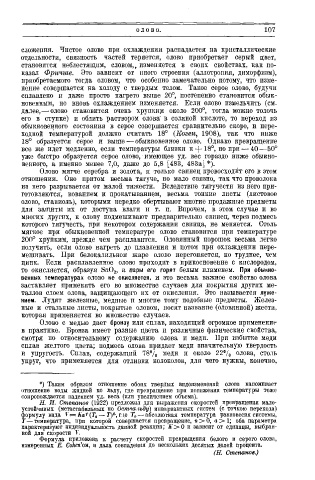

Page 116 - Основы_химии

олово. 107

сложения. Чистое олово при охлаждении распадается на кристаллические
отдельности, связность частей теряется, олово приобретает серый цвет,
становится неблестящим, словом,, изменяется в своих свойствах, как по­
казал Фричше. Это зависит от иного строения (аллотропия, диморфизм),
приобретаемого тогда оловом, что особенно замечательно потому, что изме­
нение совершается на холоду с твердым телом. Такое серое олово, будучи
сплавлено и даже просто нагрето выше 20°, постепенно становится обык­
новенным, но вновь охлаждением изменяется. Если олово измельчить (см.
далее,—олово становится очень хрупким около 200°, тогда можно толочь
его в ступке) и облить раствором олова" в соляной кислоте, то переход из
обыкновенного состояния в серое совершается сравнительно скоро, и пере­
ходной температурой должно считать 18° (Когещ 1908), так что ниже
18° образуется серое и выше — обыкновенное олово. Однако превращение
все же идет медленно, если температуры близки к -f-18°, но при — 40 —50°
уже быстро образуется серое олово, имеющее уд. вес гораздо ниже обыкно­
венного, а именно менее 7,0, даже до 5,8 [483, 483а] *).
Олово мягче серебра и золота, и только свинец превосходит его в этом
отношении. Оно притом весьма тягуче, но мало связно, так что проволока
из него разрывается от малой тяжести. Вследствие тягучести из него при­
готовляются, кованием и прокатыванием, весьма тонкие листы (листовое
олово, станиоль), которыми нередко обертывают многие продажные предметы
для защиты их от доступа влаги и т. п. Впрочем, в этом случае и во
многих других, к олову подмешивают предварительно свинец, через подмесь
которого тягучесть, при некотором содержании свинца, не меняется. Столь
мягкое при обыкновенной температуре олово становится при температуре
200° хрупким, прежде чем расплавится. Оловянный порошок весьма легко
получить, если олово нагреть до плавления и потом при охлаждении пере­
мешивать. При белокалильном жаре олово перегоняется, но труднее, чем
цинк. Если расплавленное олово приходит в прикосновение с кислородом,
то окисляется, образуя Sn0 2, а пары его горят белым пламенем. При обыкно­
венных температурах олово не окисляется, и это весьма важное свойство олова
заставляет применять его во множестве случаев для покрытия других ме­
таллов слоем олова, защищающего их от окисления. Это называется луже­
нием. Лудят железные, медные и многие тому подобные предметы. Желез­
ные и стальные листы, покрытые оловом, носят название (оловянной) жести,
которая применяется во множестве случаев.
Олово с медью дает бронзу или сплав, находящий огромное применение
в практике. Бронза имеет разные цвета и различные физические свойства,
смотря по относительному содержанию олова и меди. При избытке меди
сплав желтого цвета; подмесь олова придает меди значительную твердость
и упругость. Сплав, содержащий 78% меди и около 22% олова, столь
упруг,' что применяется для отливки колоколов, для чего нужны, конечно,

*) Таким образом отношение обоих твердых видоизменений олова напоминает
отношение воды жидкой ко льду, где превращение при понижении температуры тоже
сопровождается падением уд. веса (пли увеличением объема).
Н. И. Степанов (1922) предложил для выражения скоростей превращения мало­
устойчивых (метастабильяых по Оствальду) инвариантных систем (с точкою перехода)
формулу вида Ѵ=КаТ(Т а—Т) , п где Т„ — абсолютная температура равновесия системы,
Г—температура, прп которой совершается превращение, п > 0, а > 1; оба параметра
характеризуют индивидуальность данной реакции; А ' > 0 и зависит от единицы, выбран­
ной для скорости У.
Формула приложена к расчету скоростей превращения белого п серого олова,
измеренных Е. СоАел'ом, и дала совпадения до нескольких десятых долей процента.
(Я. Степанов.)
