Page 108 - Основы_химии

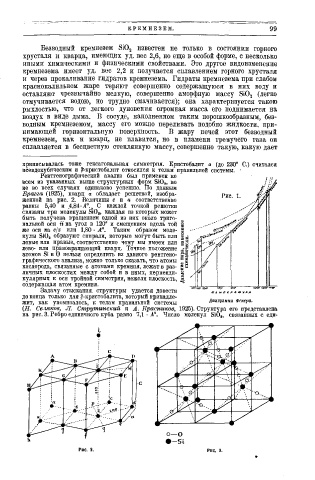

К Р Е М Н Е З Е М . 99

Безводный кремнезем Si0 2 известен не только в состоянии горного
хрусталя и кварца, имеющих уд. вес 2,6, но еще в особой форме, с несколько
иными химическими и физическими свойствами. Это другое видоизменение
кремнезема имеет уд. вес 2,2 и получается сплавлением горного хрусталя
и через прокаливание гидратов кремнезема. Гидраты кремнезема при слабом
краснокалильном жаре теряют совершенно содержащуюся в них воду и
оставляют чрезвычайно мелкую, совершенно аморфную массу Si0 2 (легко
отмучивается водою, но трудно смачивается); она характеризуется такою
рыхлостью, что от легкого дуновения огромная масса его поднимается на
воздух в виде дыма. В сосуде, наполненном таким порошкообразным, без­
водным кремнеземом, массу его можно переливать подобно жидкости, при­
нимающей горизонтальную поверхность. В жару печей этот безводный
кремнезем, как и кварц, не плавится, но в пламени гремучего газа он
сплавляется в бесцветную стеклянную массу, совершенно такую, какую дает

приписывалась тоже гексагональная симметрия. Кристобалит а (до 230° С.) считался
псевдокубическим и Э'-кристобалпт относился к телам правильной системы. •
Рентгенографический анализ был применен ко
всем из указанных выше структурных форм SiO«, но
не во всех случаях одинаково успешно. По данным
Брагга (1925), кварц а обладает решеткой, изобра­
женной на рис. 2. Величины с и а соответственно
равны 5,40 и ,4,84-А .. С каждой точкой решетки
0
связаны три молекулы SiO a , каждая из которых может
быть получена вращением одной из них около триго-
нальной оси іі на угол в 120° и смещением вдоль той
же оси на с/г или 1,80 • А". Таким образом моле­
кулы Siü 2 образуют спирали, которые могут быть пли
левые или правые, соответственно чему мы имеем или
лево- или правовращающий кварц. Точное положение
атомов Si и О нельзя определить пз данного рентгено­
графического анализа, можно только сказать, что атомы
кислорода, связанные с атомами кремния, лежат в раз­
личных плоскостях между собой и в иных, перпенди­
кулярных к оси тройной симметрии, нежели плоскость,
содержащая атом кремния.
Задачу отыскания, структуры удается довести 575« 170-
до конца только для ß-кристобалита, который принадле­
жит, как упоминалось, к телам правильной системы Диаграмма Фенера.
(Н. Сегяков, Л. Струтинский и А. Красников, 1925). Структура его представлена
на рис. 3. Ребро единичного куба равно 7,1 • А°. Число молекул SiO s , связанных с еди-

Y
t
\
\ t Q • 1
; à . .<*•
0 0
л S-, s?
b b J<
J<
-h i M-
M-
\ \ 0-
0-
r>
0, 0, 0,
о—о
• - S I
Рис. i. Рис. 3.
